Башмак / подошва для вибротрамбовки

Какую запчасть подбирают

Башмак — контактирующий с грунтом узел внизу вибротрамбовки. На изображениях видны прямоугольные подошвы, выступающий центральный посадочный узел и несколько точек крепления. Эти виды помогают определить конструкцию, но не доказывают взаимозаменяемость на любых вибротрамбовках.

Запрос относится к башмаку, а не к комплектной вибротрамбовке. Фото установленного узла служит примером монтажа. Оно не означает, что в поставку входят машина, гофра или верхний механизм.

Крепление важнее одного размера

• Укажите бренд, модель и, если доступен, серийный номер машины, а также номер старой детали или чертёж.

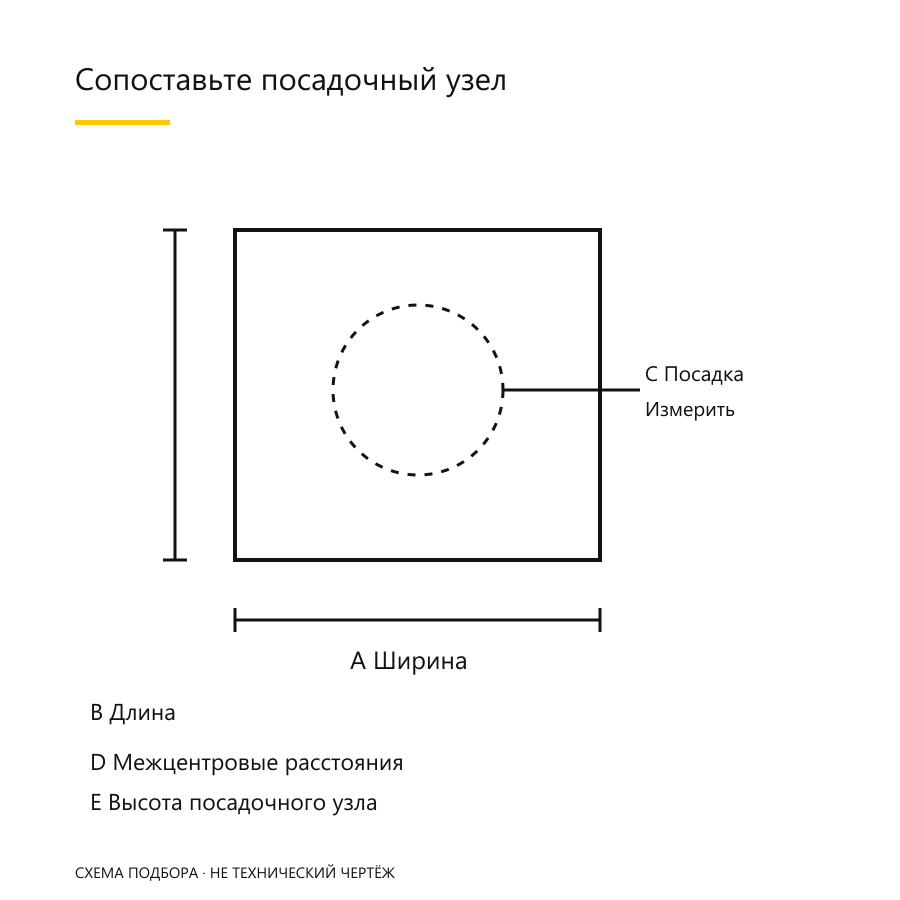

• Измерьте длину и ширину подошвы, центральное отверстие, высоту посадочного узла и межцентровые расстояния отверстий. На фото обозначьте единицы и точки измерения.
• Сфотографируйте старый узел сверху, снизу и сбоку, включая соединение с машиной. Сопоставляйте посадочные поверхности, а не только внешний вид.
• Согласуйте, включает ли предложение весь узел, слои подошвы, фланец, крепёж или только отдельный сменный элемент.

Размеры и масса без ложной точности

В источнике есть три обозначения размеров: 250 × 330, 280 × 330 и 300 × 330. Единицы измерения и соответствующий чертёж явно не приведены. Поэтому числа сохранены как обозначения поставщика, а не превращены в гарантированные размеры в миллиметрах.

Масса 9,5 кг не привязана к каждому размеру. Также отсутствуют марка материала, толщина слоёв, диаметр посадки и точные совместимые модели. Согласованный чертёж и масса выбранного узла полезнее длинной таблицы предположений.

Проверка состояния и состав замены

Фото повреждённого башмака помогают определить состав замены: износ подошвы, деформация, отсутствие крепежа или повреждение посадочного узла могут затрагивать разные детали. Это не дистанционная оценка безопасности. Проверку, замену и затяжку выполняют по инструкции машины и оценке компетентного специалиста.

Для заказа дистрибьютора группируйте количество по подтверждённой машине или номеру детали, а не только по обозначению размера. Запросите упаковку, защиту от коррозии, массу нетто/брутто и состав каждого выбранного узла.

Подготовьте точный запрос

Шильдик машины; номер старой детали; посадочные размеры; фото; количество; город назначения.
